腕臂支撑装置

腕臂支撑装置是接触网系统的基础部件之一。腕臂支撑装置安装在腕臂柱、硬横梁及隧道内 吊柱上,起到承载接触悬挂荷重、固定承力索位置、连接固定接触线定位装置等作用。

腕臂支撑装置根据零部件材质、结构及适用范围分为铝合金腕臂支撑装置、钢腕臂支撑装置、 整体式腕臂支撑装置。

产品介绍及相关信息

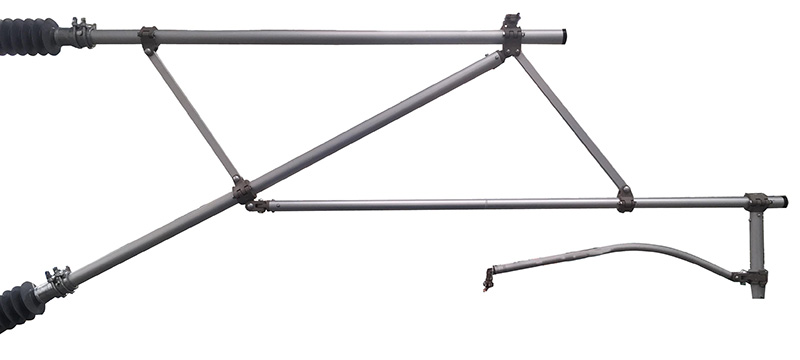

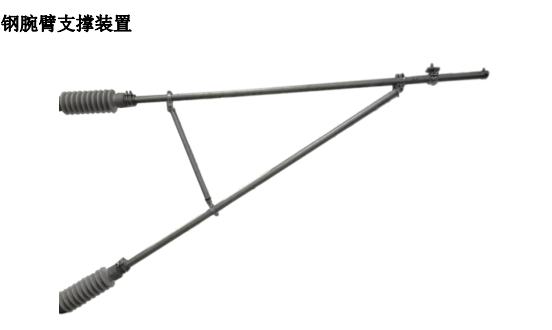

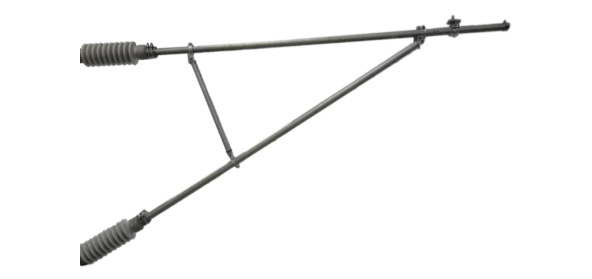

01.png钢腕臂支撑装置


适用范围:钢腕臂支撑装置适用于 200~250km/h 电气化铁路客用专线以及 200km/h 以下的 电气化铁路。

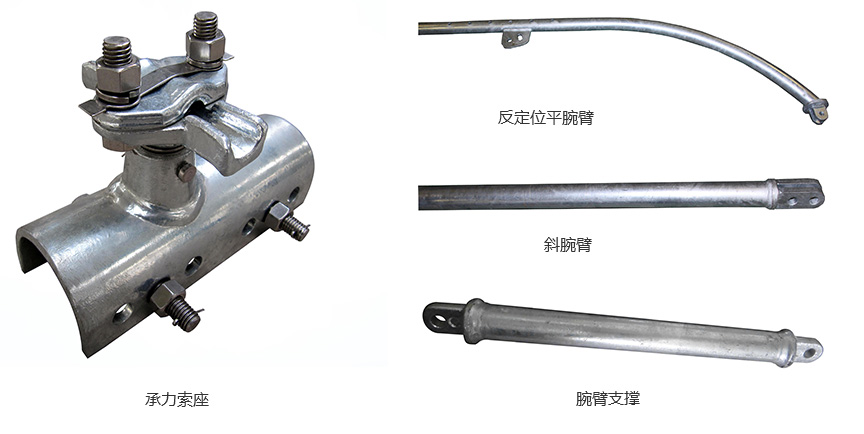

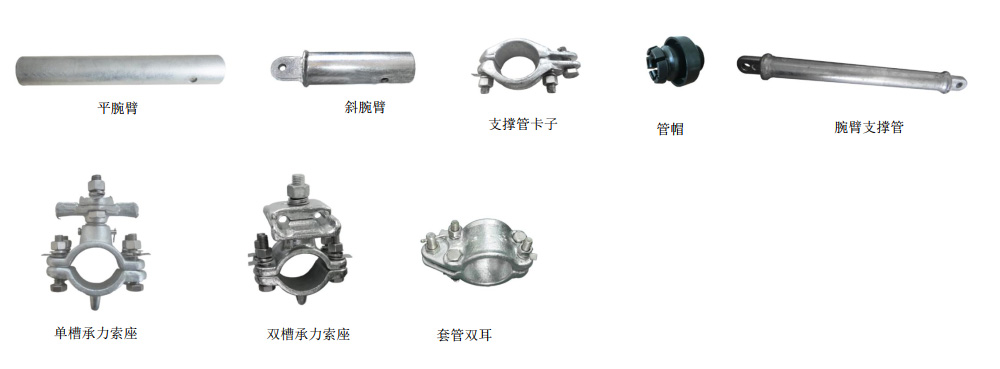

装置组成:平腕臂、斜腕臂、套管双耳、承力索座、支撑管卡子、腕臂支撑管、管帽。

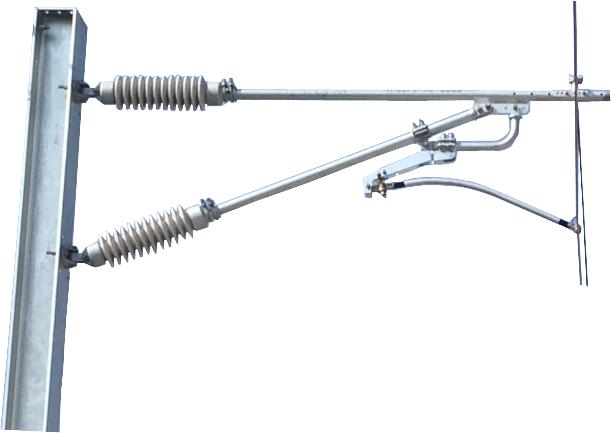

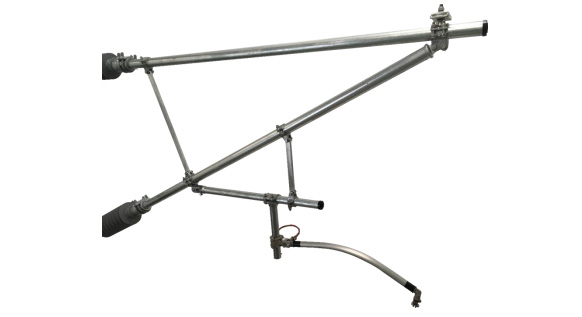

02.png 整体式腕臂支撑装置


适用范围:整体式腕臂支撑装置适用于300~350km/h电气化铁路,也可应用于250km/h及以下电气化铁路。

装置组成:平腕臂、斜腕臂、承力索座、腕臂支撑管。

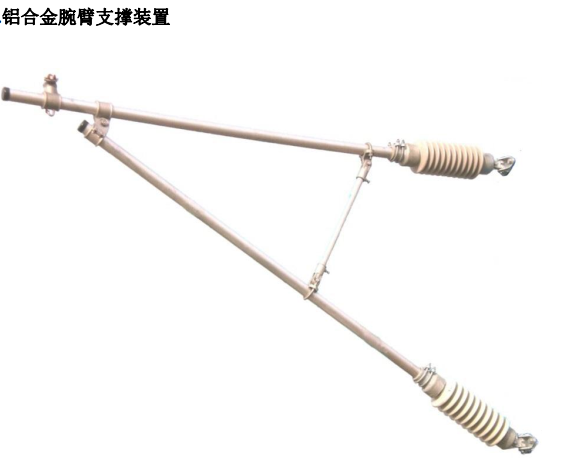

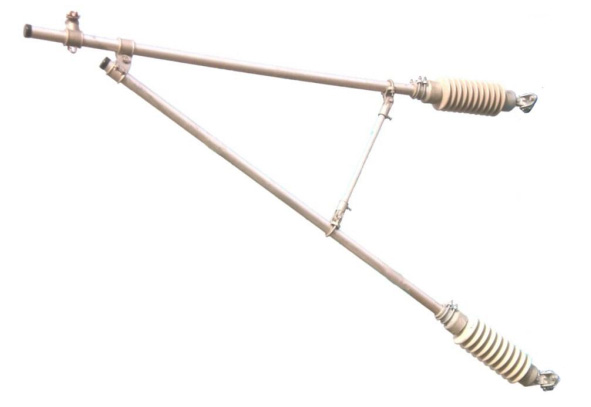

03.png铝合金腕臂支撑装置


应用范围: 铝合金腕臂支撑装置主要应用于 300350km/h 电气化铁路,也可应用于 250km/h及以下电气化铁路。

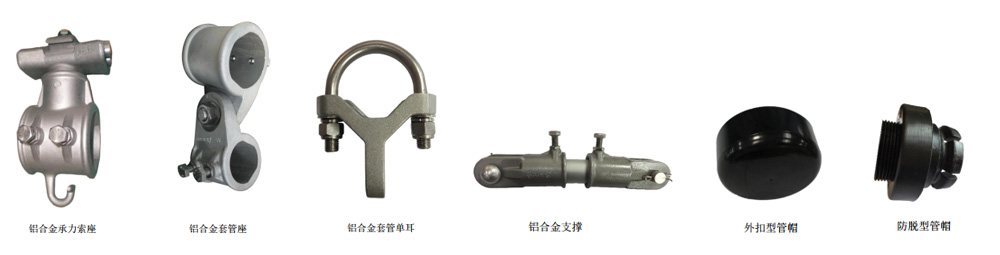

装置组成: 铝合金平腕臂、 铝合金斜腕臂、 铝合金套管座、 铝合金承力索座、 铝合金套管单耳、 铝合金支撑、 管帽。

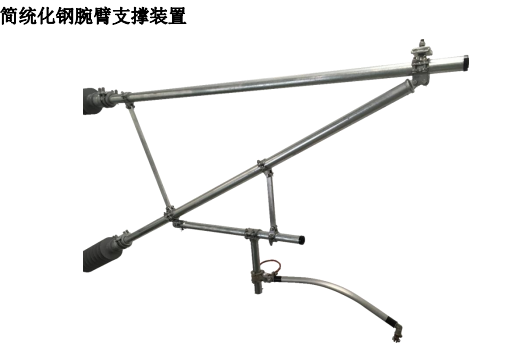

04.png简统化钢腕臂支撑装置


适用范围: 简统化钢腕臂支撑装置适用于 300350km/h 电气化铁路客用专线以及 300km/h以下的电气化铁路。

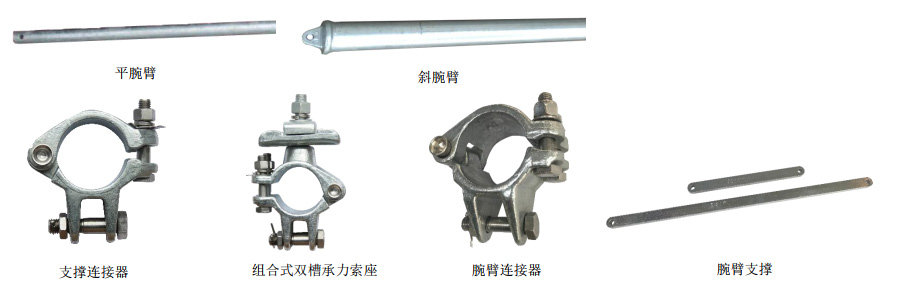

装置组成: 平腕臂、 斜腕臂、 组合式双槽承力索座、 腕臂支撑、 腕臂连接器、 支撑连接器、管帽等组成。

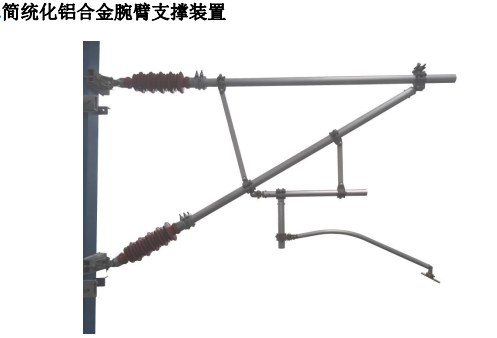

05.png简统化铝合金腕臂支撑装置


适用范围: 简统化铝合金腕臂支撑装置适用于 300350km/h 电气化铁路客用专线以及300km/h 以下的电气化铁路。

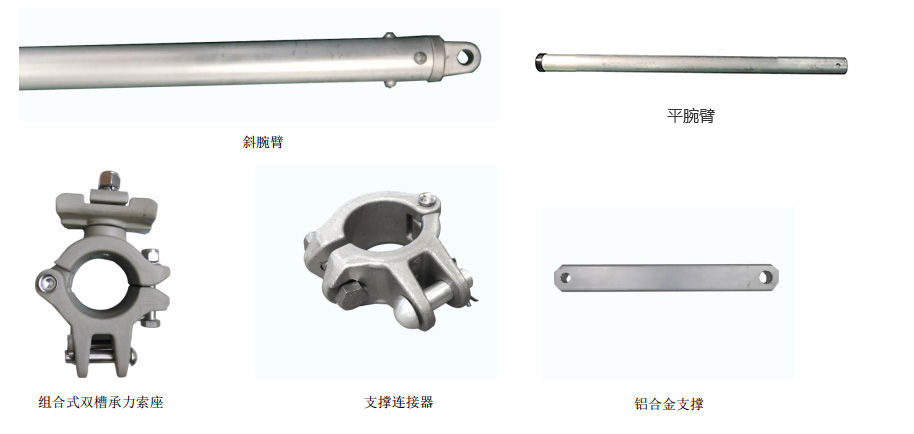

装置组成: 平腕臂、 斜腕臂、 组合承力索座、 支撑连接器、 铝合金支撑等组成。
